Chimeneas colectivas

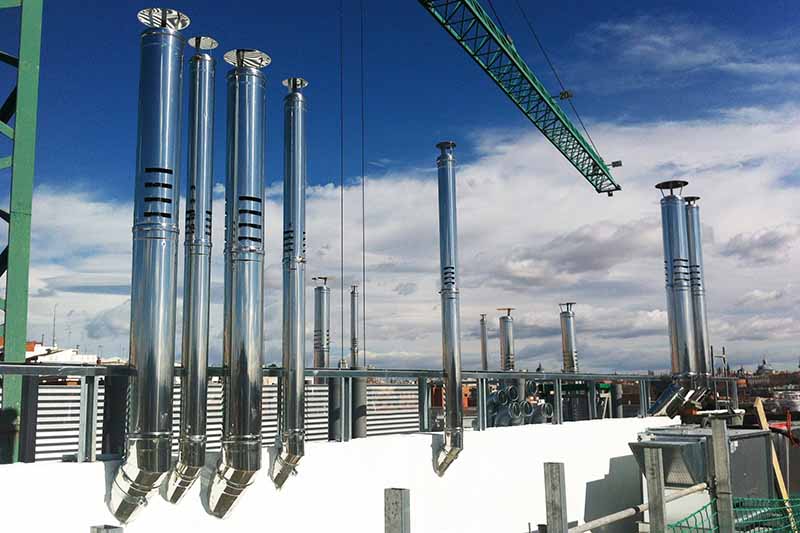

Sistemas colectivos para calderas y calentadores a gas

Sistemas colectivos de chimeneas modulares metálicas para evacuación de productos de la combustión de calderas murales en edificios de viviendas.

  • Los sistemas colectivos de chimeneas pueden dimensionarse con presión negativa o con presión positiva según el procedimiento descrito en la Norma UNE-EN 13384-2.
  • La chimenea colectiva debe ser recta, vertical y de sección constante, admitiéndose una desviación de 450 sobre la vertical siempre que esté por encima de la conexión más alta y en chimeneas dimensionadas en sobrepresión.
  • Las chimeneas que discurran por el exterior del edificio deben estar convenientemente aisladas, o ventiladas en el caso de chimeneas concéntricas.
  • En instalaciones interiores por patinillo las chimeneas pueden ser de pared simple siempre que no compartan dicho patinillo o galería con otro tipo de instalaciones que no sean chimeneas.



La norma UNE 13384-2 define dos tipos de chimeneas modulares colectivas; No equilibradas (solo evacuación) y Equilibradas (concéntricas). Jeremías dispone de varios sistemas para ambos tipos de chimeneas, los cuales tienen aplicaciones y condicionantes diferentes según las exigencias de la norma UNE 123001:2012

Sistemas Colectivos

SEE

Chimenea colectiva no equilibrada (sólo evacuación)

  • Temperatura de trabajo hasta 200º
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión incluida (excepto terminales)
  • Extracción colectiva y admisión individual (chimeneas no equilibradas)
  • Hasta 10 calderas conectadas en un máximo de 10 plantas
  • Instalaciones exteriores y en patinillos compartidos
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Junta de condensación incluida para SEE2

SED

Chimenea colectiva equilibrada (concéntrica)

  • Temperatura de trabajo hasta 200º
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión INCLUIDA (excepto terminales)
  • Extracción y admisión colectivas(chimeneas equilibradas)
  • Hasta 10 calderas conectadas en un máximo de 10 plantas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Junta de condensación incluida para SED2

SET

Chimenea colectiva equilibrada (concéntrica)

  • Temperatura de trabajo hasta 200º
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión incluida (excepto terminales)
  • Extracción y admisión colectivas(chimeneas equilibradas)
  • Hasta 10 calderas conectadas en un máximo de 10 plantas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior
  • Junta de condensación incluida para SET2

SVC

Chimenea colectiva no equilibrada (sólo evacuación)

  • Instalación sólo por patinillo exclusivo
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión NO INCLUIDA
  • Extracción colectiva y admisión individual (chimeneas no equilibradas)
  • Hasta 10 calderas conectadas en un máximo de 5 plantas
  • Junta de condensación incluida para SVC2

Comparación de sistemas

Nuestras chimeneas de acero inoxidable están disponibles en una amplia gama de diseños, materiales y colores.

SistemaGasoilGasComb.
Sólidos		Temp.MaterialEspesor de pared WIGPresión
SEE ≤ 200 °CPared Interior: AISI 304 (SEE1) / AISI 316L (SEE2)
Pared Exterior: Acero galvanizado		Pared interior: 0,4 mm – 0,5 mm (según Ø)
Aislamiento: 25 mm
Pared exterior: 0,4 mm – 0,5 mm (según Ø)		P1 200Pa
SED ≤ 200 °CPared Interior: AISI 304 (SED1) / AISI 316L (SED2)
Pared Exterior: Acero galvanizado / Zincado según diámetros		Pared interior: 0,4 mm - 0,5 mm (según Ø)
Pared exterior: 0,4 mm - 0,5 mm (según Ø)		P1 200 Pa
SET ≤ 200 °CPared Interior: AISI 304 (SET1) / AISI 316L (SET2)
Pared Exterior: Acero galvanizado		Pared interior: 0,4 mm - 0,5 mm (según Ø)
Aislamiento:    25 mm
Pared exterior:0,4 mm - 0,5 mm (según Ø)		P1 200 Pa
SVC  ≤ 200 °CAISI 304 (SVC1) / AISI 316L (SVC2)0,4 mmP1
200 Pa

AVISO
xx = Die Abstände zu brennbaren Bauteilen sind durchmesserabhängig.
Wir verweisen daher auf unsere Leistungserklärungen, welche Ihnen auf unserer Homepage zum Download zur Verfügung stehen.

Bitte beachten Sie, dass bei der Bestellung von Kaminen ohne Sohle (z.B. bei Aufbau mit Winkel mit Stützfuß oder Grundplatte mit Zwischenstütze)
generell ein Klemmband zusätzlich bestellt werden muss!

Systemvergleich als PDF

Ventajas de sistemas

Todos nuestros sistemas colectivos se caracterizan por:



  • Certificado CE
  • Sencillo montaje mediante macho-hembra con abrazaderas de unión
  • Sin necesidad de soldaduras en obra
  • Aislamiento intermedio de lana de roca rígido de alta densidad (SEE y SET)
  • Soldadura de la chimenea modular mediante TIG/LASER en continuo para aumentar la vida útil del producto y evitar la corrosión
  • Estanqueidad total para condensados y gases
