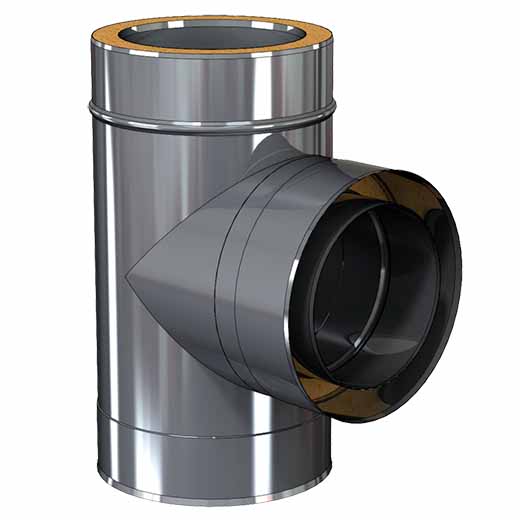

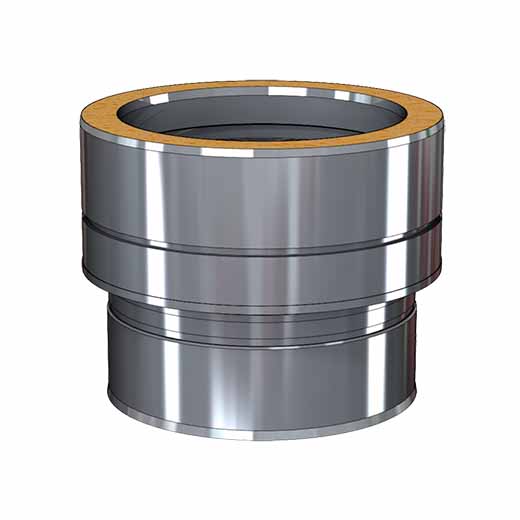

DW-ECO 1.0 316

Chimenea de doble pared en acero inoxidable AISI 316L

Chimenea modular metálica para evacuación de humos y gases de los productos de la combustión de doble pared fabricada en acero inoxidable interior y exterior

SYSTEM_DETAIL_ICONS

Descripción de sistema

Características

  • Temperatura de trabajo hasta 600º
  • Soldadura TIG/Laser en continuo en todas las piezas
  • Abrazadera de unión incluida (excepto terminales)
  • Posibilidad de corte de módulos rectos a medida en obra (ver instrucciones de corte)
  • Para condensación es necesaria la junta de condensación (DW2526C) en las uniones y una pendiente mínima de 3° en tramos horizontales (T<120°C).
  • Clasificación de resistencia al fuego según EN 13501-2:

    - EI180 ve (o-->i)  T200
    - EI120 ve (o-->i)  T600
    - EI120 ho (o-->i)  T600

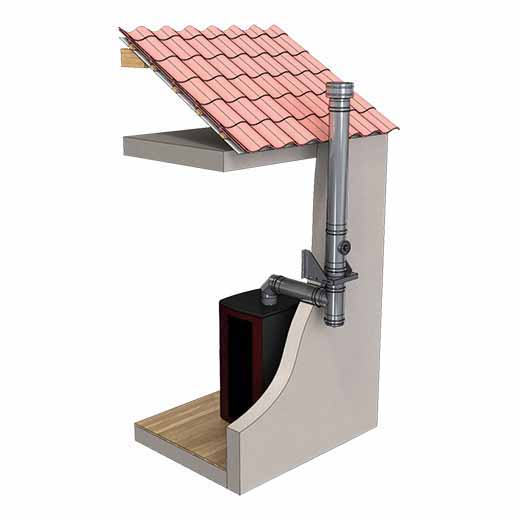

Aplicaciones

  • Calderas de condensación
  • Calderas y estufas de combustibles sólidos
  • Fuegos bajos
  • Hornos
  • Cocinas de leña

Ficha Técnica

Material

Pared Interior: AISI 316L
Pared Exterior: AISI 304

Acabado exterior

Brillante
Posibilidad de pintado en colores RAL  (Ver acabados especiales aquí)
Posibilidad de pared exterior en galvanizado / zincado (sólo tramos rectos y desviaciones)
Acabado con pintura exterior negra (RAL 9005) sistema DW-SCHWARZ

AislamientoLana de roca rígida de alta densidad (120kg/m3)
Espesores (mm)

Pared interior:  0,4 mm
Aislamiento:     25 mm
Pared exterior: 0,4 mm

Diámetros disponibles (mm)80 - 100 - 130 - 150 - 180 - 200
Sistema de uniónConexión macho hembra con abrazadera de unión sencilla
Nivel de estanqueidad

T--- - N1: Sin necesidad de junta
T120 - H1: Incluir junta de condensación (DW2526CØ)*.
T200 - H1: Incluir junta de estanqueidad (DW2526Ø)*.

Para incluir la junta de condensación (T<120°C) preinstalada de fábrica, sustituir el código del sistema 909 por B11*.
Para incluir la junta de estanqueidad (T<200°C) preinstalada de fábrica, sustituir el código del sistema 909 por B01*.
Excepto terminales

Resistencia al fuego

Clasificación según EN13501-2:

- EI180 ve (o-->i)  T200
- EI120 ve (o-->i)  T600
- EI120 ho (o-->i)  T600

DW-ECO 1.0 316

CERTIFICADO CE

0036 CPR 9174 030
0036 CPR 9174 044

CLASIFICACIONES CE (UNE-EN 1856-1)

T600 - N1 - D - V3 - L50040 - G(70)
T450 - N1 - D - V3 - L50040 - G(60)
T400 - N1 - W - V2 - L50040 - O(30)
T200 - H1 - W - V2 - L50040 - O(20) (con junta de estanqueidad DW2526)
T120 - H1 - W - V2 - L50040 - O(00) (con junta de condensación DW2526C)
