Conductos de ventilación

Bienestar, confort y salud



Completando la extensa gama de chimeneas modulares en acero inoxidable y chimeneas industriales autoportantes en acero, Jeremias ofrece a el sector residencial una variada gama de sistemas y conductos de ventilación.

Dependiendo de la tipología del edificio, el equipo altamente profesional de Jeremias, elabora un estudio con diferentes alternativas - sistemas individuales o colectivos, de simple flujo de doble flujo con recuperación de calor, etc. dentro de estos conductos de ventilación también incluimos los conductos de extracción de campanas colectivas para edificios de apartamentos, residencias de estudiantes o apartahoteles.

Fabricados según el código de calidad de Jeremias, los conductos de ventilación de Jeremias se distinguen por la soldadura longitudinal láser y la utilización de aceros y aceros inoxidables de gran calidad, factores que distancian a Jeremias de los productores clásicos de sistemas de caña helicoidal.

los sistemas de ventilación se completan con todo tipo de accesorios para su instalación completa: silenciadores, extractores, intercambiadores de calor, rejillas, clapetas....

Dirígete a nuestro equipo de profesionales para hacer un estudio de tu proyecto



residencial-vmc@jeremias.es





Sistemas de Ventilación

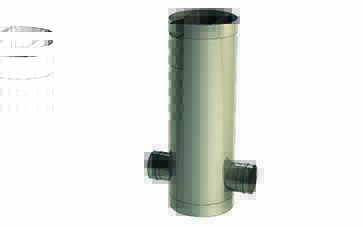

SVC3

Conducto de ventilación colectiva

  • Cumple con todos los requisitos indicados en el CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 (conexión cónica metal-metal) sin necesidad de junta ni abrazadera de unión
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Instalación con dos piezas por planta (te + regulable)
  • Múltiples accesorios para instalaciones completas:
    • Extractores
    • Silenciadores
    • Piezas de adaptación
    • Conductos flexibles
  • Elementos activos y pasivos de regulación de caudal

SVC4

Conducto de ventilación colectiva

  • Cumple con todos los requisitos indicados en el CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 (conexión cónica metal-metal) sin necesidad de junta.
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Instalación con tres piezas por planta (Te + Módulo recto + Regulable)
  • Múltiples accesorios para instalaciones completas
  • Necesidad de abrazadera de unión para una correcta conexión entre piezas.
  • Abrazadera de unión NO INCLUIDA

SVC-T

Conducto de ventilación colectiva - Conducto de triple pared

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Abrazadera de unión 2.0 INCLUIDA
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior.
  • Junta incluida.
  • Conducto cortable.

SVC-D

Conducto de ventilación colectiva - Conducto concéntrico de dos paredes

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 (conexión cónica metal-metal) sin necesidad de junta ni abrazadera de unión.
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior.
  • Para sistemas colectivos e individuales.
  • Instalación con dos piezas por planta (Te+regulable).

SVC-H

Conducto de ventilación colectiva - Conducto de simple pared

  • Cumple con todos los requisitos indicados en CTE
  • Garantía de estanqueidad clase D según norma UNE-EN 12237 sin necesidad de abrazadera de unión.
  • Soldadura TIG/LASER en continuo en todas las piezas
  • Colectores, terminales, soportes y fijaciones siempre en acero inoxidable exterior.
  • Junta incluida.
  • Conducto cortable.

Comparación de sistemas

Nuestras chimeneas de acero inoxidable están disponibles en una amplia gama de diseños, materiales y colores.

SistemaGasoilGasComb.
Sólidos		Temp.MaterialEspesor de pared WIGPresión
SVC3   Acero galvanizado / zincado (según Ø)0,5 mm - 0,6 mm (según Ø)2000Pa
SVC4   Acero inoxidable AISI 3040,4 mm - 0,6 mm (según Ø) 2000Pa
SVC-T   Pared Interior: Acero Galvanizado
Pared Intermedio: Acero Galvanizado
Pared Exterior: AISI 304		Pared interior: 0,4- 0,6 (según Ø)
Aislamiento: 25 mm.
Pared exterior: 0,4- 0,6 (según Ø)		2000Pa
SVC-D   Pared Interior: Acero Galvanizado
Pared Intermedio: Acero galvanizado/zincado (según Ø)		Pared interior: 0,4- 0,6 (según Ø)
Pared exterior: 0,4- 0,6 (según Ø)		2000Pa
SVC-H   Acero galvanizado / zincado (según Ø)0,4- 0,6 (según Ø)2000Pa

AVISO
xx = Die Abstände zu brennbaren Bauteilen sind durchmesserabhängig.
Wir verweisen daher auf unsere Leistungserklärungen, welche Ihnen auf unserer Homepage zum Download zur Verfügung stehen.

Bitte beachten Sie, dass bei der Bestellung von Kaminen ohne Sohle (z.B. bei Aufbau mit Winkel mit Stützfuß oder Grundplatte mit Zwischenstütze)
generell ein Klemmband zusätzlich bestellt werden muss!

Systemvergleich als PDF

Ventajas de los sistemas

Todos nuestros sistemas de ventilación se caracterizan por:



  • Único sistema colectivo que con dos piezas (TE + módulo regulable) alcanza una longitud de hasta 3.220mm indicado para instalaciones colectivas en las que se deben salvar las alturas entre diferentes plantas
  • Máxima facilidad de montaje
  • Sin necesidad de abrazadera de unión
  • Garantía de estanqueidad de hasta 2.000Pa
  • Conducto liso de mínima rugosidad para minimizar las pérdidas de carga
  • Sin necesidad de cortar piezas
  • Sistema de soldadura TIG en continuo y corte por láser
  • Fácil transporte y manipulación
  • Sistema de unión hembra-macho en forma de cono
  • Versión canalizada y sin canalizar
